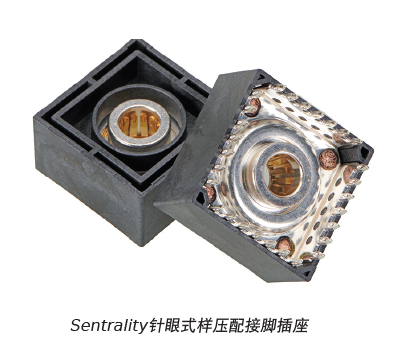

Molex莫仕出品的Sentrality连接器设有针眼 （EON）式压配接脚，是一种夹层式、板对板和板对电源母线连接器，具有免焊接和自对准功能，因此增强了设计灵活性。
特色优势

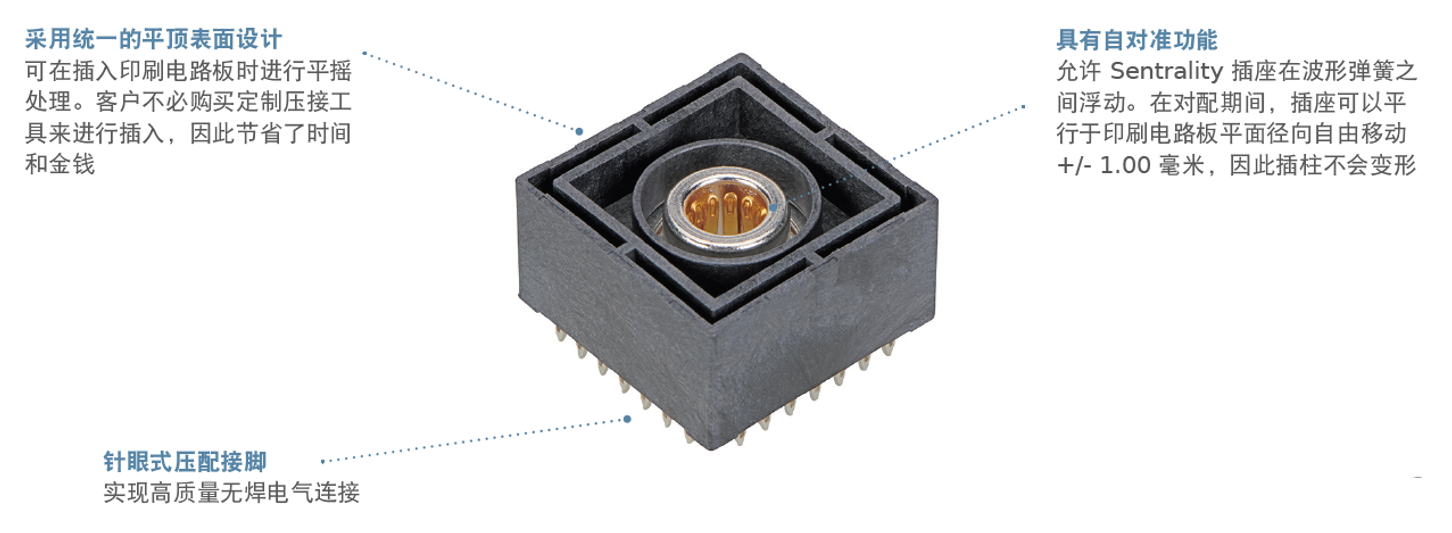

采用统一的平顶表面设计
可在插入印刷电路板时进行平摇处理。客户不必购买定制压接工具来进行插入，因此节省了时间和金钱
具有自对准功能
允许 Sentrality 插座在波形弹簧之间浮动。在对配期间，插座可以平行于印刷电路板平面径向自由移动+/- 1.00 毫米，因此插柱不会变形
针眼式压配接脚
实现高质量无焊电气连接
市场和应用场合

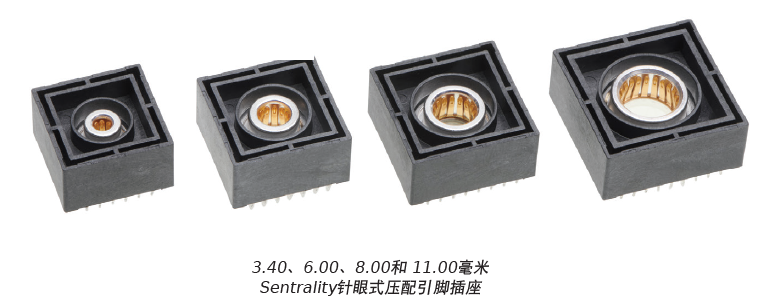

规格
参考信息
包装：卷带封装、托盘封装或袋装取决于零部件编号；详见包装规格
UL 文件编号：E29179
CSA 文件编号：70184994
配套器件：印刷电路板和母线
设计计量单位：毫米
是否符合RoHS标准：是
是否无卤素：是
物理参数
针眼插座外壳：LCP（黑色）
接点：高性能铜合金
电镀：
插座接触部位 - 镀金
符合针眼插座标准的接脚 – 镀银
接插柱 – 镀银
印刷电路板厚度（最小值）：1.58毫米
电源母线厚度（最小值）：1.50毫米
工作温度：-40 至 +125摄氏度
电气参数（3.40毫米规格）
电压（最大值）：600伏
电流（最大值）：75.0安
接触电阻（最大值）：0.25 毫欧
电气参数（6.00毫米规格）
电压（最大值）：600伏
电流（最大值）：120.0安
接触电阻（最大值）：0.20 毫欧
机械参数（3.40毫米规格）
对配力（最大值）：20.0牛
拔脱力（最小值）：6.0牛
OmniGlide 对齐力（最大值）：10.0牛
可插拔次数（最小值）：200 次
机械参数（6.00毫米规格）
整个连接器的对配力（最大值）：30.0牛
整个连接器的拔脱力（最小值）：7.0牛
OmniGlide 对准力（最大值）：10.0牛
可插拔次数（最小值）：200 次
电气参数（8.00毫米规格）
电压（最大值）：600伏
电流（最大值）：200.0安
接触电阻（最大值）：0.20 毫欧
电气参数（11.00毫米规格）
电压（最大值）：600伏
电流（最大值）：350.0安
接触电阻（最大值）：0.40毫欧
机械参数（8.00毫米规格）
对配力（最大值）：40.0牛
拔脱力（最小值）：10.0牛
OmniGlide 对准力（最大值）：15.0牛
可插拔次数（最小值）：200 次插拔
机械参数（11.00毫米规格）
对配力（最大值）：55.0牛
拔脱力（最小值）：10.0牛
OmniGlide 对准力（最大值）：70.0牛
可插拔次数（最小值）：200 次
