剖析最新的三种连接器

随着市场的选择饱和，工程师几乎可以为任何项目找到专用的连接器，即使是以太网、自动化和国防等要求更高的技术领域。

连接器可能不是最令人兴奋的电子元件，但它们无疑是最重要的电子元件之一。在许多情况下，连接器代表了电子系统中的常见故障点，并且通常是可靠性的限制因素。出于这个原因，正确的连接器选择和布局对于电气工程师来说是 PCB 和系统设计中不可或缺的一部分。

最近，有许多新的连接器产品进入市场。在本文中，我们将深入了解 CUI Devices、Heilind Electronics 和 Cinch Connectivity Solutions 提供的新连接器产品。

CUI Devices 的圆形连接器

第一个连接器版本来自 CUI Devices，该公司本月早些时候宣布将圆形连接器添加到其连接器产品组合中。

新的 CDM12 系列专为工业应用中的以太网通信而设计。为此，这些连接器支持高达 1 Gbit 的以太网，同时保持包括 30 Vac、60 Vac 和 250 Vac 在内的额定电压和包括 1.5 A、2 A 和 4 A 在内的额定电流。该系列包括各种公头或母头选项包括从 3 到 12 引脚的选项，并且该系列中的每个连接器都是A编码的，确保了许多应用的互操作性和易用性。

最值得注意的是，这些连接器均达到 IP67 等级，这意味着它们可确保在恶劣环境中具有高水平的质量和可靠性。具体来说，连接器能够在 -25°C 至 80°C 的温度范围内工作。这使得连接器成为工业或汽车解决方案等应用的绝佳选择，在这些应用中，环境恶劣且可靠性至关重要。

Heilind 的 X-Code PCB 安装连接器

下一个连接器公告来自 Heilind Electronics，该公司现在备有 Stewart M12 X-Code PCB 安装连接器。

M12 X-Code 连接器通常用于工业以太网通信，历史上曾用于工业自动化和机器人等应用。虽然连接器仅采用 8 引脚配置，但它们能够以令人印象深刻的 10 Gbps 速率传输数据。与 CUI 的最新连接器类似，Stewart 的 M12 X-Code 连接器的防护等级为 IP67。

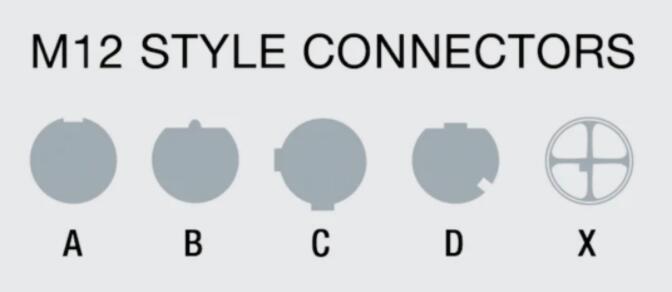

比较 M12 连接器代码

与 CUI 的 A 编码产品不同，这些连接器是 X 编码的，这使它们能够支持更高的以太网速度。除了更快的数据速率外，X-Code 连接器还具有独特的连接器类型优势，有助于防止与其他 M12 编码选项不匹配。

Cinch Connectivity 的军用连接器

最后的连接器消息来自 Cinch Connectivity，该公司最近扩展了其 MD801 系列以达到军用标准。

MD801 系列设计为轻巧且外形小巧的连接器类型，可满足密集应用的需求。现在，该系列已扩展以满足军用标准 (MIL-SPEC) 分类，并推出了新产品，包括 MD801 9-19、MD801 6-7、MD801 8-13、MD801 10-26 和 MD801 13-37。

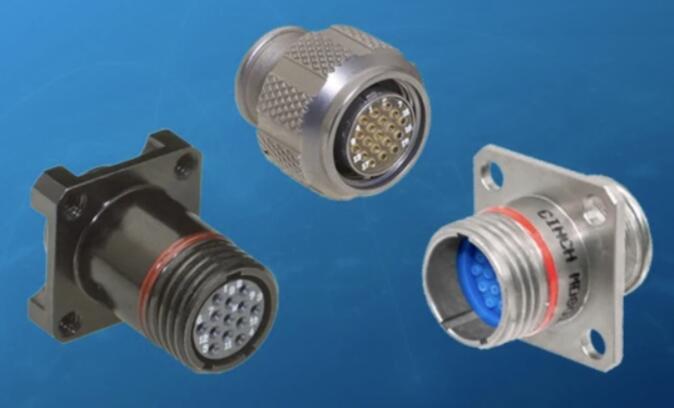

MD801系列连接器

MD801 系列连接器的设计更加坚固可靠，提供 5 A 的电流容差、750 Vac 的绝缘耐压、-65°C 至 175°C 的温度范围，以及 100 MHz–1000 兆赫55 dB min的屏蔽效果。有了这些规格和新的分类，Cinch 预计他们的连接器将用于军用车辆、卫星和无人机等应用。

寻找合适的连接器

连接器是电子设计的一个重要方面，通常是电子系统中的“薄弱环节”。随着各种新型、高等级和高性能连接器进入市场，工程师应该越来越容易找到适合其应用的连接器。
