光纤连接器三个基础知识介绍
2023-02-16 15:30
1、传输模式

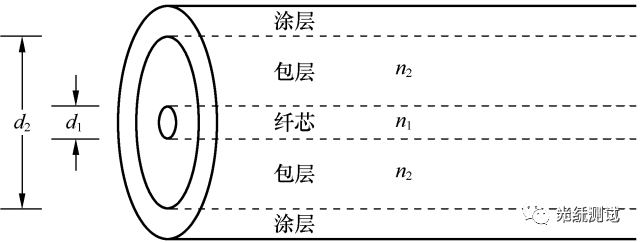

是指光在光纤中的传输方式（电磁场分布形式）。常用的通信光纤模式分为单模与多模，单模适于远距离传输，多模适于近距离传输。G652D单模光纤芯径d1为9um包层直径d2为125um，多模光纤常用的分为62.5/125或50/125两种形式。
光纤模式的选用必须与光模块相匹配，否则产生芯径失配引起附加损耗，不同芯径光纤光缆之间不建议互连。
2、插入损耗
当使用光纤连接器进行连接时，光信号功率减少的量值，通常用分贝表示。例如：当插入损耗为3dB时，光功率损耗大约为50%，当插入损耗为1dB时，功率损耗大约为20%，IL=-10lg（输出光功率/输入光功率）。
3、回波损耗
又称反射损耗，是指信号反射性能的参数，回波损耗描述的是光信号返回原路返回的量值，一般越大越好。例如：输入1mw功率，其中10%被反射回来了，就是10dB，0.003%被反射回来，回波损耗约为45dB。RL=-10lg（反射光功率/输入光功率）
4、面型
光纤面型分为PC（球面研磨）与APC（斜球面研磨）。APC研磨后，沿原路返回的反射光束大大减少，有助于提高连接器的回波损耗。
