莫仕Ultra-Fit电源连接器3.50毫米端子间距
2023-05-19 13:43

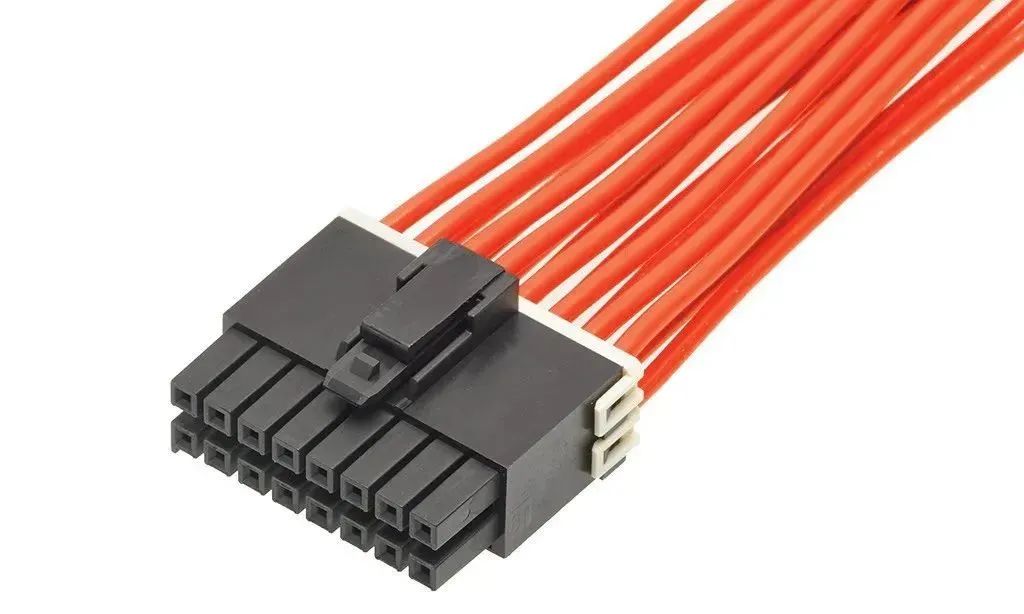

Ultra-Fit无尾柄（防缠结）连接器是一种线对板连接器系列产品，端子间距为3.50毫米，额定电流为14.0安培。为了实现灵活应用和高效组装,可提供各种出色的设计版本供用户选择。
特色优势
多种防误配机械结构和颜色编码选项
在插配多个相同路数的连接器时，几乎不可能出现交叉误配。装配人员可参照颜色编码来保证正确插配，以加快装配进程
与类似的电源连接器相比，端子间距减少了17％
该连接器采用电流密集设计，可节省电路板空间。虽然封装尺寸更小，但是并不影响电流承载能力
可根据用户要求提供TPA（端子固位架）
保证端子完全固定在外壳中，以减少端子退出的可能性。当主抓握结构出现故障时，该端子固位架可作为辅助结构继续把端子固定到位
端子的对配力超低
减少操作人员疲劳，更能适应多电路装配场合的需要
强制锁定外壳，采用防钩伤设计
插配在一起的连接器组件不会意外脱开。插配时发出咔哒声。保护闩锁免受电线钩伤
端子之间完全隔离
在拿放和插配过程中，防止底座和插座端子受损
端子界面上设有6个独立的电气接触点（端子方头采用分叉设计）
提供冗余电流路径，以保证长期可靠连接
市场和应用场合
消费类产品/家用电器
洗衣机
冰箱
电信/网络
集线器
服务器
运输
信息娱乐系统
内饰
应用场合
照明
镇流器
家居照明灯具
航空航天与国防
C4ISR指挥信息系统
工业
餐饮设备
装配线设备
医疗
病人护理设备
医用IT设备
运输
医疗
消费类产品
规格参数
参考信息
包装：袋装、托盘包装、卷盘包装
UL文件编号：E29179
CSA文件编号：LR19980

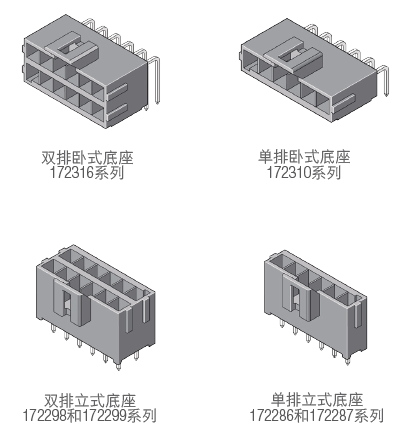

对配器件：
系列：172258 系列：172298
系列：172256 系列：172286
配套器件：
系列：172253 系列：172258,172256
系列：172264 系列：172258,172256
所用端子：
系列：172253
设计计量单位：毫米
是否符合RoHS标准：是
是否无卤素：是
是否符合灼热丝测试要求：是
电气参数
电压（最大值）：600伏交流（有效值）或直流
电流（最大值）：14.0安培
接触电阻（最大值）：7毫欧
绝缘耐压：1800伏交流
绝缘电阻（最小值）：1000兆欧
物理参数
外壳：符合94 V- /灼热丝要求的复合树脂
接点：高强度高导电率铜合金
电镀：整体镀镍
印刷电路板厚度：1.57毫米标准厚度
工作温度：-40至+ 105摄氏度
机械参数
端子间距：3.50毫米
接点插入力（最大值）：14.7 牛（3.3磅力）
接点对外壳的抓握力：24.5牛
对印刷电路板的插入力（最大值）：35牛
对配力（最大值）：4.5牛
拔脱力：7毫欧
可插拔次数（最小值）：25次
每分钟最多插拔10次
