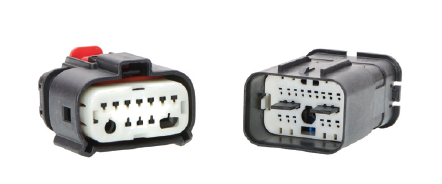

▲MX-DaSH线对线连接器系列产品
特色优势
通过将多个连接器组合成一个连接器来优化线束
该设计结合了1.20,1.50和2.80mm端子系统，将电源，信号和数据连接以及用于高速数据传输的高速FAKRA Mini (HFM)模块进行整合。
提供T2/V1/S3级密封和密封垫选项，确保连接器在严苛条件下的可靠运行
采用密封垫设计后，不再需要对每根电缆进行单独密封，从而缩小了封装尺寸，并降低了在车舱内外严苛环境下连接器的成本。
确保安全配接和可靠连接
该连接器可配备独立辅助锁（ISL）、Pin针保护板（PPP）以及提供端子的保护装置。
防止错误对配并最大限度减少装配错误
采用4个独特的锁槽，以确保正确的插配方向。
市场和应用场合
▲自动驾驶模块
01
汽车
自动驾驶模块
计算模块
摄像头系统
网关/开关模块
GPS设备
02
汽车
高分辨率显示器（4K显示器）
高速电缆网络
传感器-设备连接装置
环视摄像头
LiDAR激光雷达设备
▲摄像头系统
▲GPS
03
商用车辆
GPS设备
信息娱乐设备
规格参数
参考信息
包装：袋装
母端/公端：
塑壳 – 多达31位 + 数据
端子 – 1.20毫米或1.50毫米 （电源或信号）或2.80毫米（电源）
数据 – HFM 或 H-MTD
端子线径：
1.20毫米端子 – 0.35至1.50平方毫米线径
1.50毫米端子 – 0.50至1.50平方毫米线径
2.80毫米端子 – 2.00至2.50平方毫米线径
对配要求：编码防错
设计计量单位：毫米
是否符合RoHS标准：是
机械参数
在带有独立辅助锁（ISL）的情况下，端子的保持力为：100牛（最小值）
对配力（最大值）：70牛
分离力（最大值）：70牛
电气参数
电压（最大值）：250伏
电流（最大值）：请参考降额曲线
绝缘电阻：100兆欧（最小值）
物理参数
塑壳：聚酰胺（PA66）
接点：镀锡
振动环境：
加速度 – 9G（88米/平方秒）
频率 – 20至200赫兹
密封性能（密封型）：
初始 – 50kPa（最小值）
经过耐久性测试后 – 30kPa（最小值）
高压清洗测试 – IP69K
工作温度：-40至+120摄氏度或-40至+85摄氏度 （因连接器类型而异）
